Расшифровка марки:
К –кабель
Г – гибкий
П – изоляция – полимерный компаунд
П – оболочка – полимерный компаунд
нг(А) - не горюч по категории «А»
FR – огнестойкий
HF – без выделения опасных веществ
1 кВ- напряжения 1000 Вольт

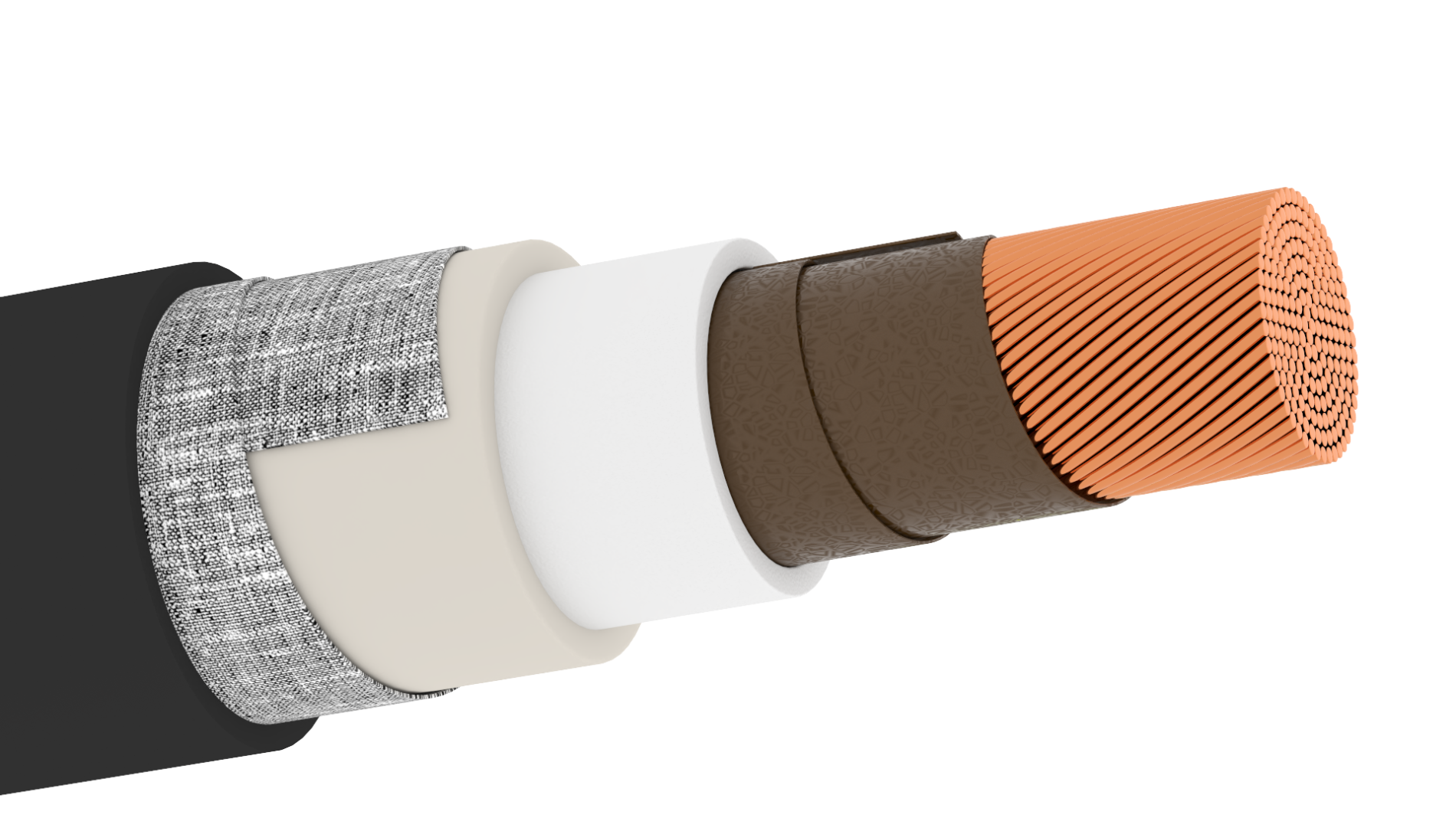

Элементы конструкции:
Кабель КГППнг(А)-FRHF 1 кВ – это силовой кабель, передающий электроэнергию в местах, где в первую очередь требуется эластичность и гибкость. Это позволяет осуществлять прокладку в труднодоступных местах. Ограничения по разности уровней трасс отсутствуют.
Конструкция КГППнг(А)-FRHF 1 кВ при этом весьма проста и надежна. Токопроводящая жила представляет собой пучек медных проволок (многопроволочная структура). Изолированные жилы в КГППнг(А)-FRHF 1 кВ скручены между собой. Маркировка обеспечена цветовой раскраской изоляции. Они обмотаны слюдосодержащей лентой и изолированы полимерным компаундом. Слюдосодержащие ленты выполняют функцию термобарьера, благодаря которому кабель успешно функционирует при воздействии огня. Две оболочки обеспечивают надежную защиту от механических повреждений и длительный срок эксплуатации. Внешняя оболочка у кабеля КГППнг(А)-FRHF 1 кВ представляет собой шланг.
Конструкция кабеля КГППнг(А)-FRHF 1 кВ основана на уникальном химическом составе материалов, которые препятствуют распространению огня при укладке в пучках. В случае возгорания сам кабель выделяет минимальное количество дыма, что значительно снижает опасность для здоровья людей.
Технические характеристики марки:
Предназначение: силовой.
Спецификация: огнестойкий, гибкий, не горючий, не выделяет опасные вещества (галогены).
Жилы: изготовлены из меди.
Конструкция проводника: многожильная.
Диапазон рабочих температур: от –50C до +50C.
Минимально допустимая температура для монтажа: –15C.
Максимальная рабочая температура жил: 70C в обычных условиях и до 90C при перегрузках.
Время устойчивости к огню составляет: 180 минут.
Номинальное электрическое напряжение: 1000 В.
Срок службы кабеля: достигает 30 лет.
Применение марки:
Кабель КГППнг(А)-FRHF 1 кВ используется как силовой проводник в зонах с повышенными требованиями к пожарной безопасности, огнестойкости и гибкости. При монтаже неважно, находятся ли трассы на разных уровнях.
Документы ГОСТ 31565-2012 Кабельные изделия. Требования пожарной безопасности
Диаметр и вес марки
|
Диаметр (мин) значение
|
Диаметр (мак) значение
|
Вес (мин) значение
|
Вес (мак) значение
|
|
7,4 мм
|
79,4 мм
|
80 кг/км
|
15840 кг/км
|
